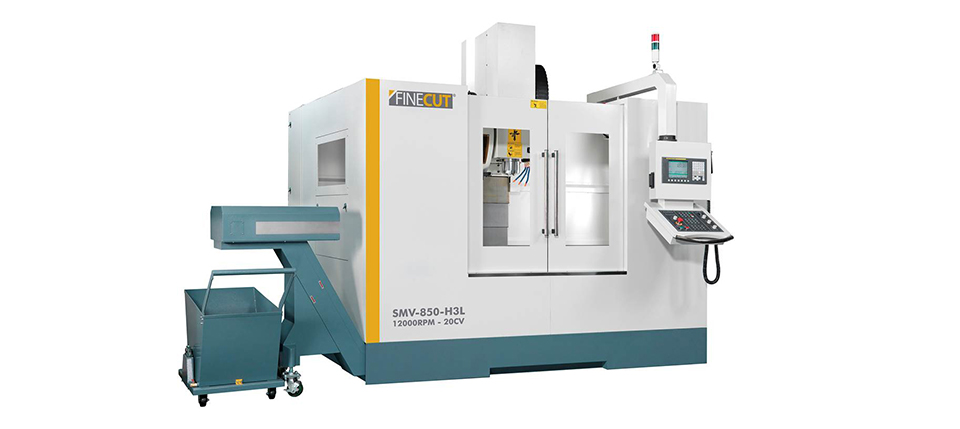

// MODELO SMV-850-H3L
Especificações Técnicas
CURSOS
Eixo X: 850 mm
Eixo Y: 500 mm
Eixo Z: 550 mm
Distância da Face Eixo Árvore até Mesa: 150~700 mm
Distância da Face Eixo Árvore até Coluna: 565 mm
DIMENSÃO DA MESA
Mesa: 1080 x 510 mm
Ranhuras: 5 x 18 x 87.57 cm
Peso máximo sobre a mesa: 1000 kg
AVANÇOS DE TRABALHO
Avanços rápidos nos eixos X,Y e Z: 30 m/min.
Avanços de usinagem nos eixos X,Y e Z: 12 m/min.
EIXO ÁRVORE
Sistema de Fixação (BT): BT-40
Potência do Motor (cv): 10/15 cont./30 min.)
Rotação: 12000 rpm
Sistema de Transmissão: Direct Drive
OUTROS
Ar Comprimido: 7 kg/cm²
Potência Requerida: 30 kva
Peso da Máquina: 6000 kg
Dimensões da Máquina (CxLxA): 290 x 250 x 280 cm
