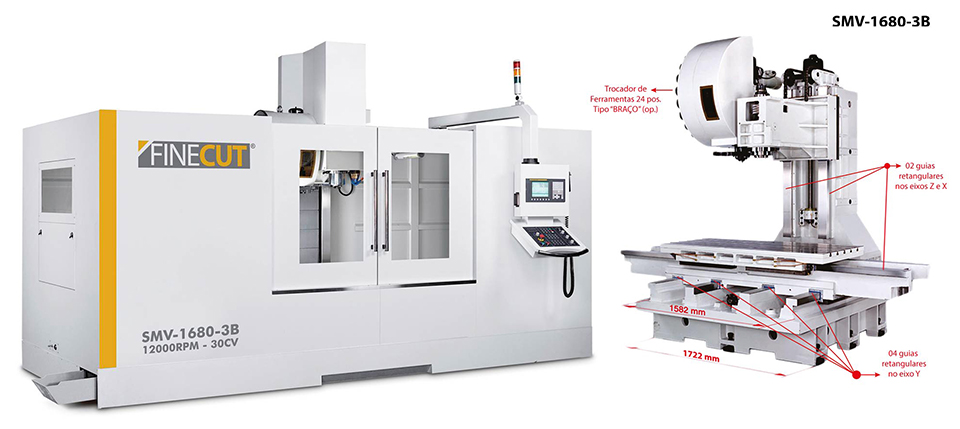

// MODELO SMV-1680-3B

Especificações Técnicas

CURSOS
Eixo X: 1600 mm
Eixo Y: 800 mm
Eixo Z: 800 mm
Distância da Face Eixo Árvore até Mesa: 200~1000 mm
Distância da Face Eixo Árvore até Coluna: 850 mm

DIMENSÃO DA MESA
Mesa: 1800 x 840 mm
Ranhuras: 5 x 22 x 150 cm
Peso máximo sobre a mesa: 2500 kg

AVANÇOS DE TRABALHO
Avanços rápidos nos eixos X,Y e Z: 15, 15 e 12 m/min.
Avanços de usinagem nos eixos X,Y e Z: 8 m/min.

EIXO ÁRVORE
Sistema de Fixação (BT): BT-50
Potência do Motor (cv): 20/30 cont./30 min.)
Rotação: 6000 rpm
Sistema de Transmissão: Direct Drive

OUTROS
Ar Comprimido: 7 kg/cm²
Potência Requerida: 45 kva
Peso da Máquina: 14000 kg
Dimensões da Máquina (CxLxA): 450 x 380 x 330 cm
