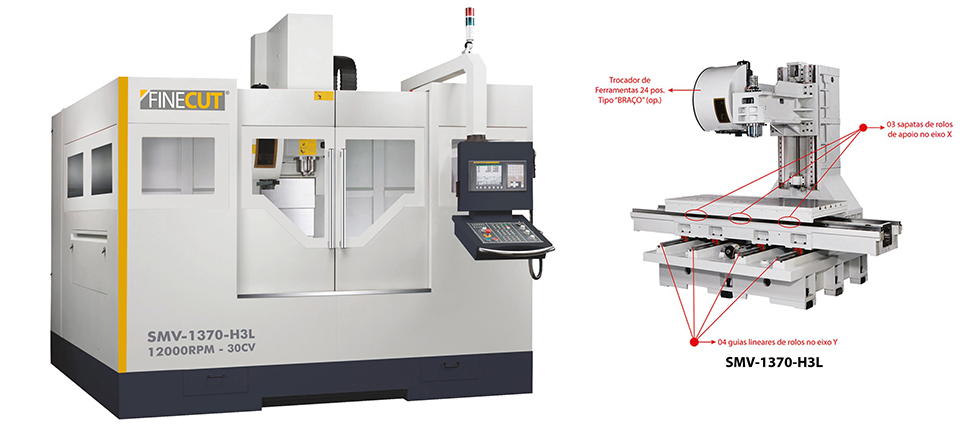

// MODELO SMV-1370-H3L
Especificações Técnicas
CURSOS
Eixo X: 1300 mm
Eixo Y: 700 mm
Eixo Z: 650 mm
Distância da Face Eixo Árvore até Mesa: 150~800 mm
Distância da Face Eixo Árvore até Coluna: 725 mm
DIMENSÃO DA MESA
Mesa: 1450 x 600 mm
Ranhuras: 5 x 18 x 100 cm
Peso máximo sobre a mesa: 1500 kg
AVANÇOS DE TRABALHO
Avanços rápidos nos eixos X,Y e Z: 24, 30 e 24 m/min.
Avanços de usinagem nos eixos X,Y e Z: 10 m/min.
EIXO ÁRVORE
Sistema de Fixação (BT): BT-40
Potência do Motor (cv): 20/30 cont./30 min.)
Rotação: 12000 rpm
Sistema de Transmissão: Direct Drive
OUTROS
Ar Comprimido: 7 kg/cm²
Potência Requerida: 45 kva
Peso da Máquina: 8000 kg
Dimensões da Máquina (CxLxA): 370 x 330 x 290 cm
